一、道路结冰传感器产品简介

道路结冰传感器又称路面结冰检测仪、高速公路降雪结冰预警系统，道路结冰传感器通过在道路或桥面上布置的传感器对路况进行全方面的监控，可以检测路面积雪、结冰、积雪厚度等情况。冬季雨雪等天气下，道路容易结冰，为行人行车造成各种各种潜在风险，甚至导致人身伤害事故，因此在一些重要路段进行积冰检测是必要的，可以提醒道路维护部门及时采取措施，避免恶劣事故的发生。我司生产的积冰检测传感器采用微波电信号检测技术，带有温度检测及补偿功能，安装在合适路段，能实时检测出积水、淋水、结冰及结冰厚度等状态数据。

传感器结构简单，安装方便，带有RS485通讯接口，可用ModbusRTU协议通讯，也可设置为定时发出数据，满足用户通讯上的多样需求。

二、道路结冰传感器主要技术指标

(1)检测分辨率：0.1mm

(2)结冰量程：0～10.00mm

(3)测量精度：0.1mm

(4)检测状态：干、雨、积水、冰、冻雨、结冰中、融化

(5)通讯方式：RS485

(6)工作电压：5VDC

(7)工作温度：-40℃～85℃

(8)功率：<0.5W

(9)防护等级：IP67

三、道路结冰传感器主要特点

(1)能检测积冰厚度、下雨、积水等多种状态。

(2)具有温度检测传感器。

(3)可定时主动传出测量数据。

(4)每台设备都有唯一的编号，通讯时要带有此编号，适用构建大规模监测系统。

四、道路结冰传感器适用范围

冷却塔、通信塔、电线塔、桥梁、海洋平台及路面等需要检测结冰情况的设备或建筑。

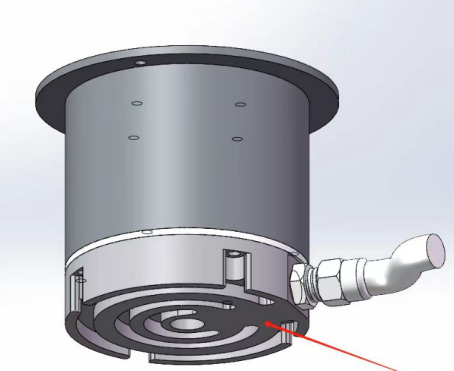

五、道路结冰传感器结构尺寸图

六、道路结冰传感器安装方法

1、安装在需要检测结冰的位置，表面探测天线裸漏在结冰点附近。

2、安装时注意保护探测天线部分，防止磕碰。

七、道路结冰传感器接线

本传感器提供3左右8芯接线，接线方式如下:

八、道路结冰传感器通讯功能

1、使用RS485总线结构，串口波特率为9600,数据位8，停止位1，奇偶校验位无。

2、通讯数据列表

(1)实时数据寄存器地址表(功能码03),每个数据两个字节，传输时数据低

位字节在前，高位字节在后

寄存器地址 描述 数据类型 单位

0 温度 INT16 0.1℃

1 天气状态 UINT16 0-干

1-冰

2-雨

3-积水

4-融化中

5-结冰中

2 冰厚 UINT16 0.01mm

3-15 保留 UINT16

九、道路结冰传感器使用注意

(1)用户应在结冰季节来临前检查表面情况，防止被大块的杂物覆盖。

(2)每次上电后等待3分钟后才能进入正常测量状态。
